unidad 3 elementos de la neumática y hidráulica

1)Dentro de los elementos de la neumática, se utilizan masiva mente en aplicaciones industriales.Nombra cada una de ellas.

-El aire atmosférico es un elemento abundante en la naturaleza.
-Puede ser fácilmente transportado por canalizaciones, incluso a grandes distancias.
-Es comprensible lo que facilita el almacenaje y transporte.
-No existe riesgo de explosión ni  incendio
-No hay problemas por las fugas, debido a la limpieza del aire
-Un manejo fácil para sus elementos
-Un aire comprimido debe ser tratado antes de su utilización, eliminando las impurezas y humedad.
-El aire comprimido debe ser tratado antes de su utilización
-La compresibilidad del aire impide obtener velocidades regulares y constantes
-Cuando el aire ha realizado el trabajo, se vierte al exterior produciendo ruido

2)Describe el grupo compresor y numera los distintos tipos de compresores.

Es diseñado para ofrecer un  caudal de aire limpio y seco a una presión preestablecida con el objeto de asegurar un funcionamiento eficiente de todas las máquinas.

·tipos de compresores
-De pistón.
-De diafragma.
·compresores rotativos
-De paletas o multicelular.
-de tornillo helicoidal.
-Compresores roots.
·Turbocompresores
-Axiales.
-Radiales.

3)Haz un resumen sobre los distintos tipos de compresores que enumera la unidad.
-Compresores de pistón
su funcionamiento se basa en tomar aire por la válvula de aspiración en la carrera descendente al pistón accionado por un cigueñal y expulsarlo a la zona de alta presión a traves de la válvula de escape.
-Compresor de diafragma o membrana
el pistón utiliza una membrana sintética flexible de goma para producir la acción de bombeo.
-Compresor rotativo de paletas o multicelular
Esta constituido por un cárter cilíndrico en cuyo interior gira un rotor excéntrico provisto de un cierto número de paletas deslizables en el interior de unas ranuras.
-Compresor de tornillos
Está formado por dos tornillos helicoidales, engranados entre si que arrastran en su giro el aire axialmente.
-Compresor roots
El aire es simplemente transportado de derecha a izquierda, sin modificar su volumen en el hueco comprendido entre ambos rotores y la carcasa exterior.
-Turbocompresores
Existen dos modelos de turbocompresores ambos aptos para tratar grandes caudales.
Unos es el radial aspira aire en su parte central para lanzarlo radialmente por la acción  centrifuga.
El axial el aire circula paralelamente al eje del mismo.

4)En que consiste el depósito o acumulador de aire.

Es un depósito de acero y forma cilíndrica , capaz de albergar una  buena cantidad de aire comprimido.

5)Sistemas de regulación:diferencias de la válvula presostática e interruptor de presión.

La presión suministrada por un compresor debe mantenerse dentro de unos límites prefijados de antemano, para realizar esta función debe disponer un regulados de presión cuya acción se ejecuta actuando sobre el propio compresor, sobre el motor de arrastre.

resumen temas 2

Propiedades de la presion en los fluidos
-La presion en todos los puntos de un mismo plano horizontal es la misma.
-En un fluido en reposo, la fuerza debida a la presión es perpendicular a la superficie de contacto y hacia fuera.
-Los fluidos solo trabajan a compresión.
Presiones absoluta y relativas
La presión absoluta se mide con relación al vacío y la relativa se mide con relación a la presión atmosférica local.
Caudal
Es la cantidad de fluido que pasa por la sección de un conducto en la unidad de tiempo.
Potencia
-La potencia desarrollada.
-La potencia consumida.
Ley fundamental de los gases (ley de boyle-Mariotte)
Las tres magnitudes que determinan las condiciones en que se encuentra un gas son:
-La presión
-El volumen.
-La temperatura.
A temperatura constante, consideramos el producto de la presión a que está sometida un gas por el volumen que ocupa se mantiene constante.
Principio de continuidad
En un tubo cerrado, el caudal de fluido que circula por el es el mismo en cualquier punto o tramo de su recorrido, aunque estos sean de distintos diámetros.
Principio de Pascal
La presión ejercida en un punto de un líquido se trasmite íntegramente a todos sus puntos y en todas sus direcciones.
Velocidad de circulación
Para que el fluido circule por la tubería es necesario que lleve una velocidad y una presión que compense los rozamientos que se producen cuando el fluido se traslada por ella.
Pérdidas de cargas
Al circular un líquido por una tubería con sus longitudes, diámetros y accesorios se produce un rozamiento de las moléculas entre sí y contra las paredes de ña tubería por lo cual se experimenta una perdida de carga.

Leyes de hidráulica y neumática.

resumen 3.5

Acoplamiento de árboles

Son órganos mecánicos que trasmiten el movimiento entre dos árboles coaxiales.

·Acoplamiento rígidos se emplean para unir los extremos de dos árboles que guardan entre sí una aleación perfecta , los hay de manguito y discor.

-Manguito de dos mitades el arrastre está asegurado  por la adherencia de kas dos mitades del manguito debido a la presión que ejerce los tornillos.

-Manguito  de platos y casquillos cónicos el arrastre es doblemente asegurado.

·Acoplamiento  elásticos sirven para acoplar árboles que se no están bien alineados.

·Acoplamientos móviles o variables permiten desplazamiento relativos axiales y angulares de los árboles en movimiento.

-Juntas cardan de cruceta se componen esencialmente de dos horquillas unidas a los extremos de los árboles.

-Doble junta cardan de cruceta se emplean en mecanismo donde no son  admisibles estas fluctuaciones de velocidad.

-Juntas cardan de rótula este sistema también homocinético no tiene como pieza intermedia una cruceta, sino una esfera de cuatro o seis acanaladuras.

1-¿Un tornillo de cabeza hexagonal es un elemento?
2-Las arandelas grower de que material están fabricada.
3-Las uniones elásticas o silentblocks utilizan un vínculo intermedio flexible, que material se utiliza.

1-¿Para qué llevan las tuercas almenadas sus ranuras?.
para insertar un alambre o una chaveta.
2-¿Es indiferente el sentido de las ranuras a la hora de colocar una arandela dentada?.
si porque lo que impiden es el movimiento de de los elementos.
3-Identifica los ejes y cubos ranurados en la trasmisión de un vehículo.

4-Localiza en un vehículo los fuelles de transmisión.

Resumen. Tema 1

TIPOS DE MOVIMIENTOS

Tipos de movimientos:

-Móvil: todo cuerpo que tiene movimiento.

-Trayectoria:camino seguido por el móvil.

-Velocidad:es el espacio recorrido por la unidad de tiempo.

Por el orden de dificultad:

-Movimiento lineal.

-Movimiento angular.

-Movimiento compuesto.

·Movimiento lineal: fijándote en el movimiento del pistón puedes ver la trayectoria del o camino, la velocidad de todos los puntos del cuerpo son iguales.

·Movimiento angular:un cuerpo tiene un movimiento angular cuando las trayectoria de todos sus puntos son circunferencias con céntricas, con el centro en el centro de rotación.

·Engranaje:es un conjunto mecánico compuesto de dos o más ruedas dentadas cuyos dientes, enlazados entre sí.

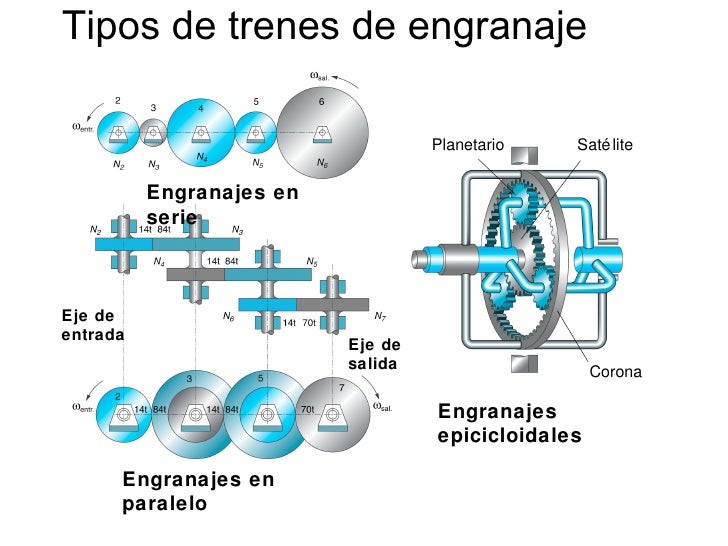

Hay varios tipos de trenes de engranajes:

-Tren de engranaje en paralelo:todos los ejes tienen dos engranajes solidarios entre sí.

-Tren de engranaje en serie:cada eje tiene solo un engranaje.

-Tren serie-paralelo:combinación de los anteriores.

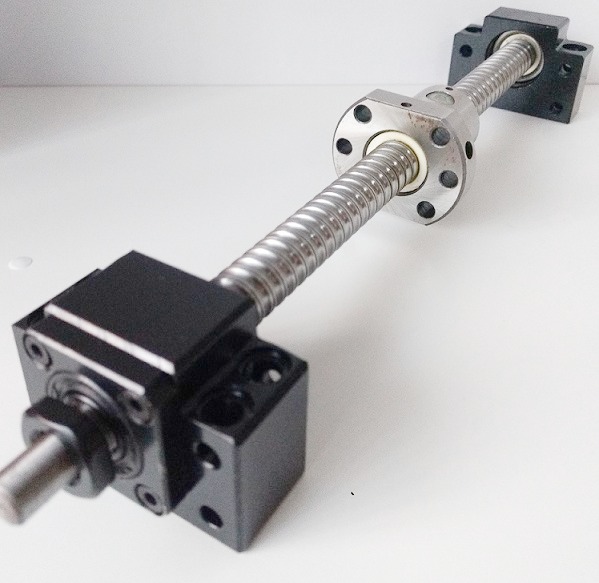

·Los husillos o tornillos: se emplean para trasmitir grandes fuerzas, para convertir un movimiento circular en uno de traslación.

·Mecanismo de palanca:está formado por cuatro componentes, uno de ellos fijo, los miembros que giran unidos al bastidor, se llaman manivelas o balancines, en los mecanismo de dirección les llamaremos palancas.

DEFORMACIÓN DE LOS MATERIALES

Cuando un cuerpo está sometido a la acción de fuerzas exteriores se deforma por pequeñas que estas sean, si las fuerzas no superan el esfuerzo elástico,el cuerpo volverá a su forma original,
-Esfuerzo de tracción las fuerzas se alargan.
-Esfuerzo de compresión las fuerzas se contraen.
-Esfuerzo de cortadura las fuerzas los cortan.
-Esfuerzo de torsión las fuerzas se tuercen.
-Esfuerzo de flexión:las fuerzas lo curvan.

·Rotura por deformación: la deformación será permanente y si se supera el esfuerzo elástico hay rotura de dicha pieza.

·Rotura por fatiga:los  materiales pueden llegar a romperse con cargas muy pequeña,cuando son sometidos a cargas muy variables.

·La fuerza:la podemos definir como la capacidad de producir o modificar el estado de reposo o movimiento de un cuerpo,solo se aprecian por los efectos que producen en los cuerpos sobre los que actúan.
-Originan una deformación en ellos.
-Modifican su estado de posición en ellos.

CIRCUITOS DE FLUIDOS. Suspension y direccion

Buscar los siguientes términos o conceptos:
-Unión rígida permanente
-unión rígida desmontable
-tornillos,pernos y esparrago
-tuercas y contra tuercas
-arandelas:
-arandelas de protección
-arandelas de seguridad
-arandelas de muelles o grower
-arandelas de seguridad con solapa
-arandela dentada.
-arandela de seguridad para ejes y agujeros (seeger o circlips)
-arandela de anillo de retención

-Unión rígida permanente: es por ejemplo el soldadura un remache.

https://www.youtube.com/watch?v=mNkUQGQ2e0Q
-unión rígida desmontable: es por ejemplo una tuerca con su tornillo.

https://www.youtube.com/watch?v=RiCJdrGHX50
-tornillos,pernos y esparrago:

http://www.hogarmania.com/bricolaje/taller/materiales/201002/tornillos-5059.html
* tornillo: un elemento mecánico cilíndrico con una cabeza para la fijación temporal de una pieza tiene tres partes:cabeza, cuello y rosca.
*pernos o espárragos:El perno o espárrago es una pieza metálica larga de sección constante cilíndrica, normalmente hecha de acero o hierro.

https://www.youtube.com/watch?v=W1gBdRUvrd4

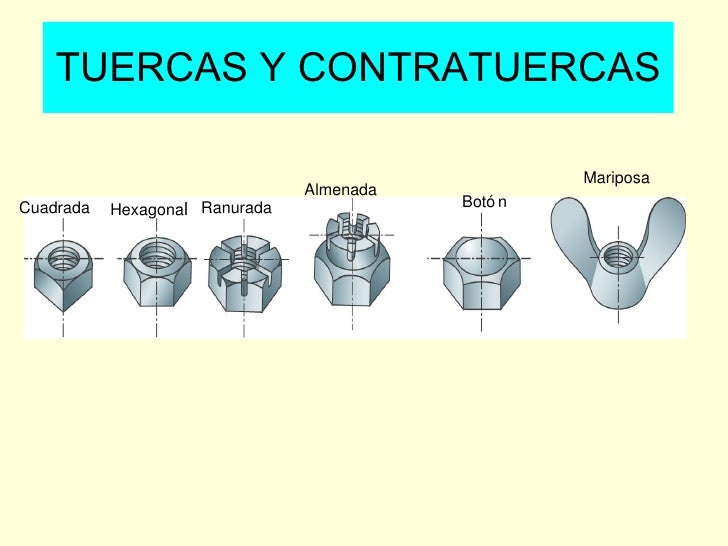

-tuercas y contra tuercas:Una tuerca es una pieza con un orificio central, el cual presenta una rosca, que se utiliza para acoplar a un tornillo, en forma fija o deslizante. La tuerca permite sujetar y fijar uniones de elementos desmontables.
*contratuercas: Tuerca auxiliar que se superpone a otra para evitar que esta se afloje o ceda debido a las vibraciones u otras causas.

https://www.youtube.com/watch?v=OWb17PFv31c
arandelas: Pieza delgada, circular y con un orificio en el centro, que sirve para mantener apretados una tuerca o tornillo.

https://www.youtube.com/watch?v=vaILfS5dDBo
-de protección:Tienen la misión de proporcionar un asiento correcto a las cabezas de los tornillos y las tuercas y reparte la presión de la cabeza del tornillo.

https://www.youtube.com/watch?v=p07gsx0XC6c
-de seguridad:Impiden el aflojamiento de los tornillos por las vibraciones de los elementos.

https://www.youtube.com/watch?v=8_aJP8nMf3Q
-de muelles o grower: Medida nominal será el diámetro interior.

https://www.youtube.com/watch?v=dZJYK1alrgk
-arandelas de seguridad con solapa:Es una arandela normal provista de una solapa cuyo extremo se dobla sobre una arista de la pieza.

https://www.youtube.com/watch?v=OgilNrvik_E
-arandela dentada:Los diente y mueca se clavan en el material, impendiendo el giro.

https://www.youtube.com/watch?v=9IiJ6hpMjo4
-arandela de seguridad para ejes y agujeros (seeger o circlips): denominada también anillos.

https://www.youtube.com/watch?v=MOFSPqjvOH0
-arandela de anillo de retención:Son anillos cilíndricos que disponen en sentido radial de uno o mas prisioneros.

https://www.youtube.com/watch?v=Z2OuxjPcwoE
